Intercambiadores de Calor de Placas con Sellos

SERIES T, TL, TS, M

Los intercambiador de calor de placas se componen de un conjunto de placas acanaladas montadas. Entre las placas hay dos canales con un medio frío y otro caliente. Éstos fluyen por cada lado de las placas y circulan a contracorriente, poseen empaques que se cierran herméticamente para evitar fugas.

SERIE T

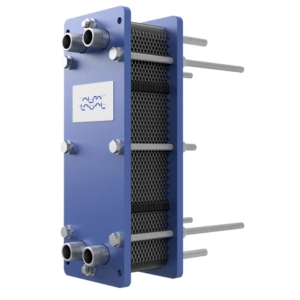

Intercambiador de placas T2-FG - Modelo compacto (380x140 mm) con presión máxima de 16 barg (232 psig)

T2-FG

Alto: 380 mm (15 in)

Ancho: 140 mm (5.5 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica

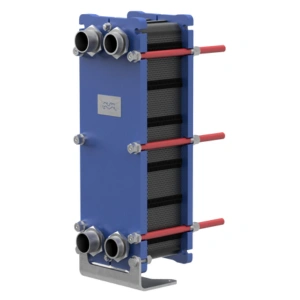

Intercambiador de placas T5-FG - Diseño industrial (737x245 mm) resistente hasta 16 barg (232 psig)

T5-FG

Alto: 737 mm (29 in)

Ancho: 245 mm (9.7 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica

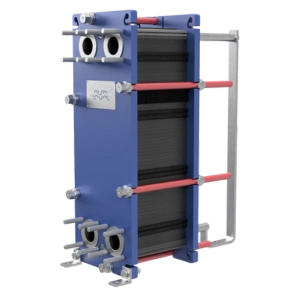

Intercambiador de placas T6-FM - Tamaño estándar (890x320 mm) para presiones moderadas (12 barg/174 psig)

T6-FM

Alto: 890 mm (35 in)

Ancho: 320 mm (12.6 in)

Máx. presión: 12.0 barg [174 psig]

Ficha Técnica
Intercambiador de placas T6-FG - Versión reforzada (890x320 mm) para 20 barg (290 psig) de presión

T6-FG

Alto: 890 mm (35 in)

Ancho: 320 mm (12.6 in)

Máx. presión: 20.0 barg [290 psig]

Ficha Técnica
Intercambiador de placas T6-FD - Alta presión (31 barg/449 psig) en formato industrial (890x330 mm)

T6-FD

Alto: 890 mm (35 in)

Ancho: 330 mm (13 in)

Máx. presión: 31.0 barg [449.5 psig]

Ficha Técnica

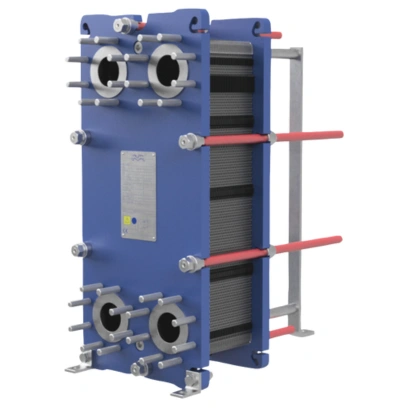

Intercambiador de placas T8-FM - Modelo grande (890x400 mm) con capacidad para 13.5 barg (196 psig)

T8-FM

Alto: 890 mm (35.04 in)

Ancho: 400 mm (15.78 in)

Máx. presión: 13.5 barg [196 psig]

Ficha Técnica
Intercambiador de placas T8-FG - Versión robusta (890x416 mm) resistente a 17.5 barg (253 psig)

T8-FG

Alto: 890 mm (35.04 in)

Ancho: 416 mm (16.38 in)

Máx. presión: 17.5 barg [253 psig]

Ficha Técnica

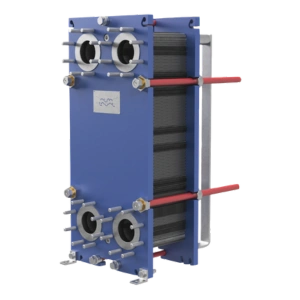

Intercambiador de placas T10-FM - Diseño extra grande (1054x470 mm) para 10 barg (145 psig) de presión

T10-FM

Alto: 1054 mm (41.5 in)

Ancho: 470 mm (18.5 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de placas T10-FG - Modelo industrial (1054x470 mm) para 15 barg (218 psig) de presión

T10-FG

Alto: 1054 mm (41.5 in)

Ancho: 470 mm (18.5 in)

Máx. presión: 15.0 barg [218 psig]

Ficha Técnica
Intercambiador de placas T10-FD - Alta presión (25 barg/362 psig) en tamaño industrial (1054x470 mm)

T10-FD

Alto: 1054 mm (41.5 in)

Ancho: 470 mm (18.5 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica

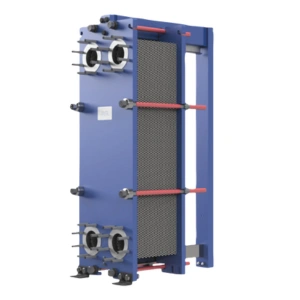

Intercambiador de placas T15-FM - Gran capacidad (1833x610 mm) con presión máxima de 10.4 barg (151 psig)

T15-FM

Alto: 1833 mm (72.7 in)

Ancho: 610 mm (24.0 in)

Máx. presión: 10.4 barg [151 psig]

Ficha Técnica
Intercambiador de placas T15-FG - Versión reforzada (1871x650 mm) para 16 barg (232 psig) de presión

T15-FG

Alto: 1871 mm (73.7 in)

Ancho: 650 mm (25.6 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de placas T15-FD - Máxima presión (21 barg/304 psig) en formato industrial grande (1871x650 mm)

T15-FD

Alto: 1871 mm (73.7 in)

Ancho: 650 mm (25.6 in)

Máx. presión: 21.0 barg [304 psig]

Ficha Técnica

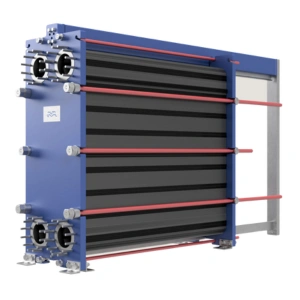

Intercambiador de placas T21-FM - Modelo extra grande (2082x755 mm) para 10.4 barg (151 psig)

T21-FM

Alto: 2082.5 mm (81.9 in)

Ancho: 755 mm (30.7 in)

Máx. presión: 10.4 barg [151 psig]

Ficha Técnica
Intercambiador de placas T21-FG - Versión industrial (2135x780 mm) resistente a 16 barg (232 psig)

T21-FG

Alto: 2135.5 mm (84.0 in)

Ancho: 780 mm (30.7 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de placas T21-FD - Alta presión industrial (25 barg/362 psig) en formato XXL (2173x780 mm)

T21-FD

Alto: 2173.5 mm (85.5 in)

Ancho: 780 mm (30.7 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica
Intercambiador de placas T21-FS - Presión extrema (36 barg/522 psig) para aplicaciones exigentes (2173x780 mm)

T21-FS

Alto: 2173.5 mm (85.5 in)

Ancho: 780 mm (30.7 in)

Máx. presión: 36.0 barg [522 psig]

Ficha Técnica
Intercambiador de placas T21-FT - Máxima resistencia (41.4 barg/600 psig) en tamaño industrial grande (2173x780 mm)

T21-FT

Alto: 2173.5 mm (85.5 in)

Ancho: 780 mm (30.7 in)

Máx. presión: 41.4 barg [600 psig]

Ficha Técnica

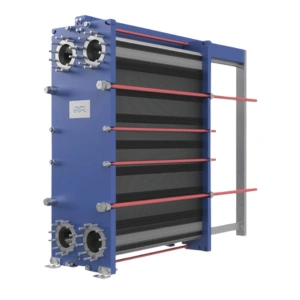

Intercambiador de placas T25-FM - Modelo gigante (2661x913 mm) para 11.5 barg (188 psig) de presión

T25-FM

Alto: 2661 mm (104.8 in)

Ancho: 913 mm (35.9 in)

Máx. presión: 11.5 barg [188 psig]

Ficha Técnica
Intercambiador de placas T25-FG - Versión reforzada (2661x913 mm) resistente a 16 barg (232 psig)

T25-FG

Alto: 2661 mm (104.8 in)

Ancho: 913 mm (35.9 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de placas T25-FD - Alta capacidad (2711x942 mm) para 25 barg (362 psig) de presión

T25-FD

Alto: 2711 mm (106.7 in)

Ancho: 942 mm (37.1 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica
Intercambiador de placas T25-FS - Presión ultra alta (30.6 barg/434 psig) en formato industrial XXL (2711x942 mm)

T25-FS

Alto: 2711 mm (106.7 in)

Ancho: 942 mm (37.1 in)

Máx. presión: 30.6 barg [434 psig]

Ficha Técnica

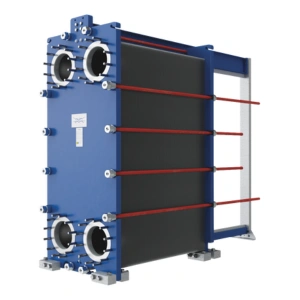

Intercambiador de placas T35-FL - Modelo mega industrial (2875x1174 mm) para bajas presiones (6 barg/87 psig)

T35-FL

Alto: 2875 mm (113.2 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 6.0 barg [87 psig]

Ficha Técnica
Intercambiador de placas T35-FM - Modelo mega industrial (2875x1174 mm) para 10.3 barg (150 psig) de presión

T35-FM

Alto: 2875 mm (113.2 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 10.3 barg [150 psig]

Ficha Técnica
Intercambiador de placas T35-FG - Versión reforzada (2875x1174 mm) resistente a 16 barg (232 psig)

T35-FG

Alto: 2875 mm (113.2 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de placas T35-FD - Alta presión industrial (25 barg/362 psig) en formato XXL (2875x1174 mm)

T35-FD

Alto: 2875 mm (113.2 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica
Intercambiador de placas T35-FS - Presión extrema (30 barg/435 psig) en tamaño mega industrial (2875x1187 mm)

T35-FS

Alto: 2875 mm (113.2 in)

Ancho: 1187 mm (46.7 in)

Máx. presión: 30.0 barg [435 psig]

Ficha Técnica

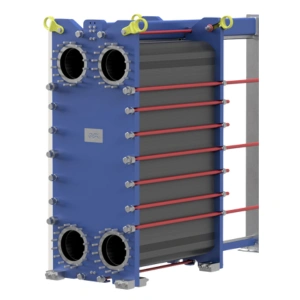

Intercambiador de placas T45-FM - Modelo gigante (3540x1782 mm) para 11 barg (159 psig) de presión

T45-FM

Alto: 3540 mm (139.4 in)

Ancho: 1782 mm (70.2 in)

Máx. presión: 11.0 barg [159 psig]

Ficha Técnica
Intercambiador de placas T45-FG - Versión industrial pesada (3540x1782 mm) para 18 barg (261 psig)

T45-FG

Alto: 3540 mm (139.4 in)

Ancho: 1782 mm (70.2 in)

Máx. presión: 18.0 barg [261 psig]

Ficha Técnica
Intercambiador de placas T45-FD - Configuración de alta presión (17.4 barg/252 psig) en tamaño XXL (3540x1782 mm)

T45-FD

Alto: 3540 mm (139.4 in)

Ancho: 1782 mm (70.2 in)

Máx. presión: 17.4 barg [252 psig]

Ficha Técnica

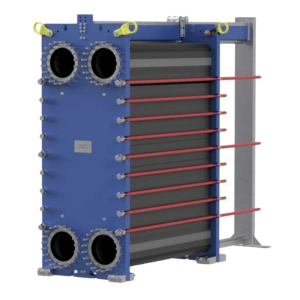

Intercambiador de placas T50-FM - Modelo industrial extra grande (4010x1550 mm) para 11 barg (159 psig)

T50-FM

Alto: 4010 mm (157.8 in)

Ancho: 1550 mm (61.0 in)

Máx. presión: 11.0 barg [159 psig]

Ficha Técnica
Intercambiador de placas T50-FG - Versión reforzada (4010x1550 mm) resistente a 20.7 barg (290 psig)

T50-FG

Alto: 4010 mm (157.8 in)

Ancho: 1550 mm (61.0 in)

Máx. presión: 20.7 barg [290 psig]

Ficha Técnica
Intercambiador de placas T50-FD - Alta presión extrema (31.3 barg/453 psig) en tamaño industrial XXL

T50-FD

Alto: 4010 mm (157.8 in)

Ancho: 1550 mm (61.0 in)

Máx. presión: 31.3 barg [453.9 psig]

Ficha Técnica

SERIE TL

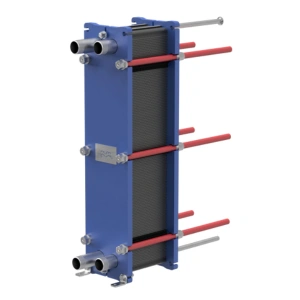

Intercambiador de placas TL3-FG - Modelo compacto (790x190 mm) para 16 barg (232 psig) de presión

TL3-FG

Alto: 790 mm (31.1 in)

Ancho: 190 mm (7.5 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica

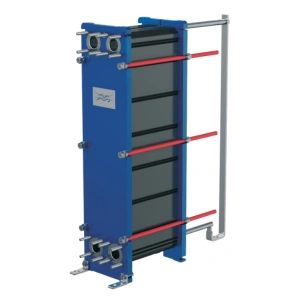

Intercambiador de placas TL6-FM - Diseño estándar (1264x320 mm) para 10 barg (145 psig) de presión

TL6-FM

Alto: 1264 mm (49.8 in)

Ancho: 320 mm (12.6 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de placas TL6-FG - Versión industrial (1264x320 mm) resistente a 16 barg (232 psig)

TL6-FG

Alto: 1264 mm (49.8 in)

Ancho: 320 mm (12.6 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de placas TL6-FD - Alta presión (25 barg/362 psig) en formato robusto (1308x330 mm)

TL6-FD

Alto: 1308 mm (51.5 in)

Ancho: 330 mm (13.0 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica

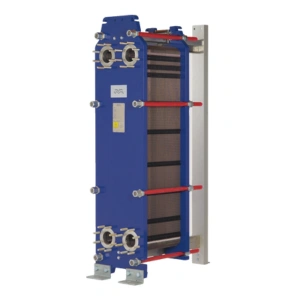

Intercambiador de placas TL10-FM - Modelo grande (1885x480 mm) para aplicaciones de 10 barg (145 psig)

TL10-FM

Alto: 1885 mm (74.2 in)

Ancho: 480 mm (18.9 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de placas TL10-FG - Modelo grande (1981x480 mm) para aplicaciones de 16 barg (232 psig)

TL10-FG

Alto: 1981 mm (78.0 in)

Ancho: 480 mm (18.9 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de placas TL10-FD

TL10-FD

Alto: 1981 mm (78.0 in)

Ancho: 480 mm (18.9 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica
Intercambiador de calor de placas TL10-FS

TL10-FS

Alto: 1981 mm (78.0 in)

Ancho: 510 mm (20.1 in)

Máx. presión: 27.6 barg [400 psig]

Ficha Técnica

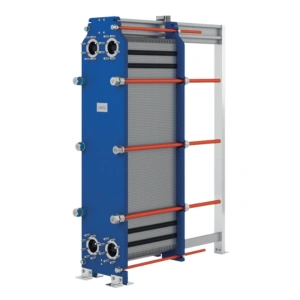

Intercambiador de calor de placas TL15-FM

TL15-FM

Alto: 2752 mm (108.3 in)

Ancho: 610 mm (24.0 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas TL15-FG

TL15-FG

Alto: 2752 mm (108.3 in)

Ancho: 646 mm (25.4 in)

Máx. presión: 20.0 barg [290 psig]

Ficha Técnica
Intercambiador de calor de placas TL15-FD

TL15-FD

Alto: 2752 mm (108.3 in)

Ancho: 646 mm (25.4 in)

Máx. presión: 20.7 barg [300 psig]

Ficha Técnica
Intercambiador de calor de placas TL15-FS

TL15-FS

Alto: 2752 mm (108.3 in)

Ancho: 646 mm (25.4 in)

Máx. presión: 35.0 barg [507 psig]

Ficha Técnica

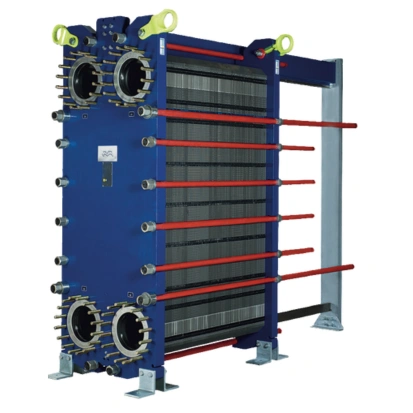

Intercambiador de calor de placas TL35-FM

TL35-FM

Alto: 3210 mm (126.4 in)

Ancho: 1154 mm (45.4 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas TL35-FG

TL35-FG

Alto: 3210 mm (126.4 in)

Ancho: 1154 mm (45.4 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas TL35-FD

TL35-FD

Alto: 3218 mm (126.7 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TL35-FS

TL35-FS

Alto: 3218 mm (126.7 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 30.0 barg [435 psig]

Ficha Técnica

SERIE TS

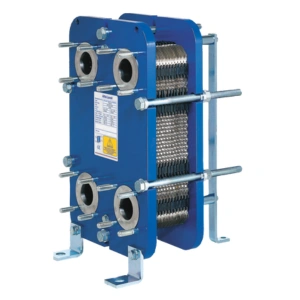

Intercambiador de calor de placas modelo TS6-FG

TS6-FG

Alto: 704 mm (27.7 in)

Ancho: 400 mm (15.7 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS6-FD

TS6-FD

Alto: 704 mm (27.7 in)

Ancho: 410 mm (16.1 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica

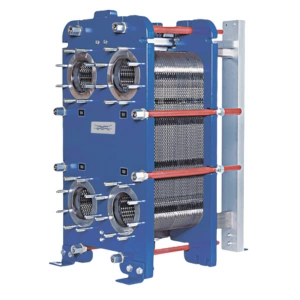

Intercambiador de calor de placas modelo TS20-FM

TS20-FM

Alto: 1405 mm (55.3 in)

Ancho: 740 mm (29.1 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS20-FG (16.0 barg)

TS20-FG

Alto: 1405 mm (55.3 in)

Ancho: 800 mm (31.5 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica

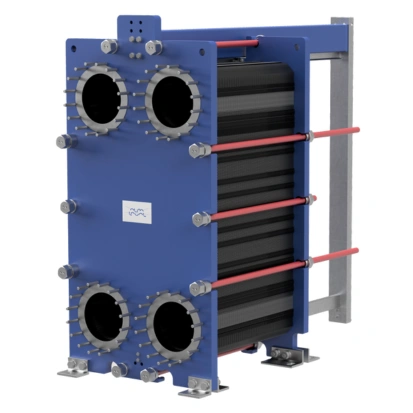

Intercambiador de calor de placas modelo TS35-FM

TS35-FM

Alto: 2375 mm (93.5 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 15 barg [218 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS35-FG

TS35-FG

Alto: 2375 mm (93.5 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 16 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS35-FD

TS35-FD

Alto: 2375 mm (93.5 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS35-FS

TS35-FS

Alto: 2375 mm (93.5 in)

Ancho: 1174 mm (46.2 in)

Máx. presión: 27.6 barg [400 psig]

Ficha Técnica

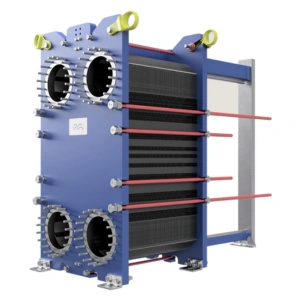

Intercambiador de calor de placas modelo TS45-FM

TS45-FM

Alto: 2745 mm (108.1 in)

Ancho: 1430 mm (56.3 in)

Máx. presión: 11.0 barg [159 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS45-FG

TS45-FG

Alto: 2745 mm (108.1 in)

Ancho: 1430 mm (56.3 in)

Máx. presión: 18.5 barg [268 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS45-FD

TS45-FD

Alto: 2745 mm (108.1 in)

Ancho: 1430 mm (56.3 in)

Máx. presión: 24.0 barg [348 psig]

Ficha Técnica

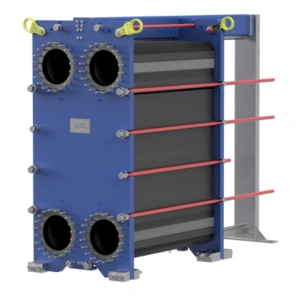

Intercambiador de calor de placas modelo TS50-FM

TS50-FM

Alto: 3330 mm (131.1 in)

Ancho: 1550 mm (61.0 in)

Máx. presión: 11.0 barg [159 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS50-FG

TS50-FG

Alto: 3530 mm (138.9 in)

Ancho: 1550 mm (61.0 in)

Máx. presión: 20.0 barg [290 psig]

Ficha Técnica
Intercambiador de calor de placas modelo TS50-FD

TS50-FD

Alto: 3530 mm (138.9 in)

Ancho: 1550 mm (61.0 in)

Máx. presión: 31.3 barg [453.9 psig]

Ficha Técnica

SERIE M

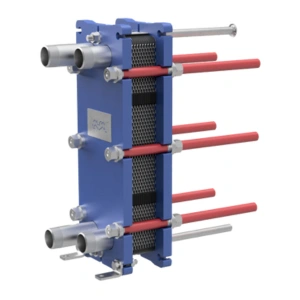

Intercambiador de calor de placas modelo M3-FG

M3-FG

Alto: 480 mm (19.9 in)

Ancho: 180 mm (7.09 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica

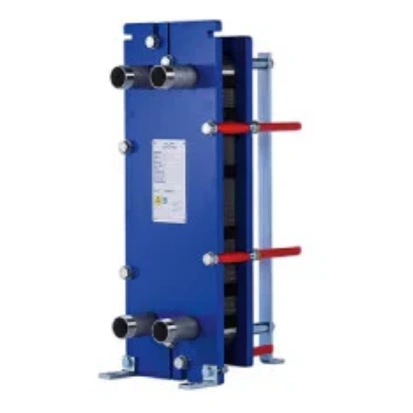

Intercambiador de calor de placas modelo M6-FM

M6-FM

Alto: 920 mm (36.21 in)

Ancho: 320mm (12.59 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M6-FG

M6-FG

Alto: 920 mm (36.21 in)

Ancho: 320mm (12.59 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M6-FD

M6-FD

Alto: 940 mm (37 in)

Ancho: 330 mm (13 in)

Máx. presión: 25.0 barg [362 psig]

Ficha Técnica

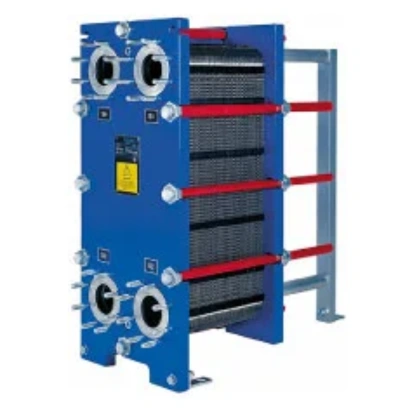

Intercambiador de calor de placas modelo M10-FM

M10-FM

Alto: 1084 mm (42.67 in)

Ancho: 470 mm (18.50 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M10-FM ASME

M10-FM ASME

Alto: 1084 mm (42.67 in)

Ancho: 470 mm (18.50 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M10-FD

M10-FD

Alto: 981 mm (38.62 in)

Ancho: 470 mm (18.50 in)

Máx. presión: 26.8 barg [389 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M10-FD ASME

M10-FD ASME

Alto: 1084 mm (42.7 in)

Ancho: 470 mm (18.5 in)

Máx. presión: 26.8 barg [389 psig]

Ficha Técnica

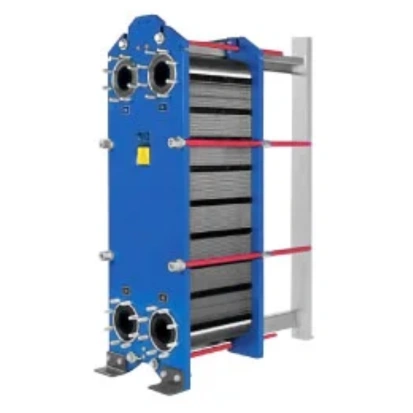

Intercambiador de calor de placas modelo M15-FL

M15-FL

Alto: 1815 mm (71.5 in)

Ancho: 610 mm (24.0 in)

Máx. presión: 6.0 barg [87 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M15-FM

M15-FM

Alto: 1941 mm (76.4 in)

Ancho: 610 mm (24.0 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M15-FG

M15-FG

Alto: 1941 mm (76.4 in)

Ancho: 650 mm (25.6 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas modelo M15-FD

M15-FD

Alto: 2036 mm (80.2 in)

Ancho: 650 mm (25.6 in)

Máx. presión: 30.0 barg [435 psig]

Ficha Técnica

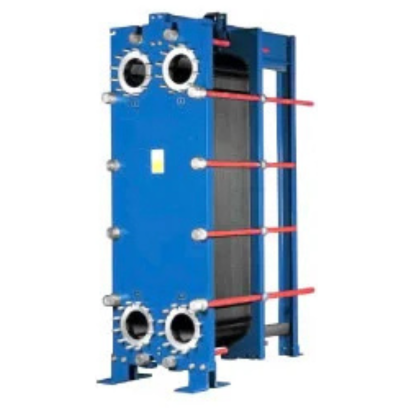

Intercambiador de calor de placas modelo MX25-FMS

MX25-FMS

Alto: 2595 mm (102.2 in)

Ancho: 920 mm (36.2 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo MX25-FG

MX25-FG

Alto: 3103 mm (122.2 in)

Ancho: 920 mm (36.2 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas modelo MX25-FD

MX25-FD

Alto: 3103 mm (122.2 in)

Ancho: 940 mm (37.0 in)

Máx. presión: 25.0 barg [363 psig]

Ficha Técnica
Intercambiador de calor de placas modelo MX25-FS

MX25-FS

Alto: 3103 mm (122.2 in)

Ancho: 940 mm (37.0 in)

Máx. presión: 27.6 barg [400 psig]

Ficha Técnica

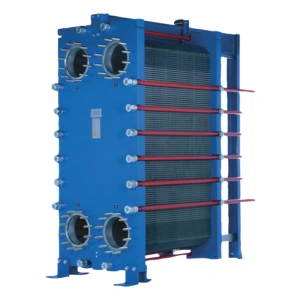

Intercambiador de calor de placas modelo MA30-FM

MA30-FM

Alto: 2882 mm (113.5 in)

Ancho: 1170 mm (46.1 in)

Máx. presión: 10.0 barg [145 psig]

Ficha Técnica
Intercambiador de calor de placas modelo MA30-FG

MA30-FG

Alto: 2918 mm (114.9 in)

Ancho: 1170 mm (46.1 in)

Máx. presión: 16.0 barg [232 psig]

Ficha Técnica
Intercambiador de calor de placas modelo MA30-FD

MA30-FD

Alto: 2918 mm (114.9 in)

Ancho: 1170 mm (46.1 in)

Máx. presión: 26.0 barg [262 psig]

Ficha Técnica
