Intercambiadores de Calor de Placas

Los intercambiadores de calor de placas están formados por placas acanaladas montadas en paralelo, que crean dos canales separados para el paso de fluidos fríos y calientes. Estos fluidos circulan en contracorriente, lo que garantiza una transferencia de calor eficiente y uniforme. Además, las placas están selladas con empaques especiales para evitar fugas y asegurar un rendimiento confiable.

¿Por qué elegir intercambiadores de calor de placas?

  • Alta eficiencia en transferencia de calor
  • Diseño modular para adaptarse a diferentes capacidades
  • Empaques resistentes a productos químicos

Aplicaciones destacadas

Los intercambiadores de calor de placas se utilizan ampliamente en industrias como alimentos y bebidas, calefacción y refrigeración, industria química y farmacéutica, así como en el tratamiento de aguas y residuos.

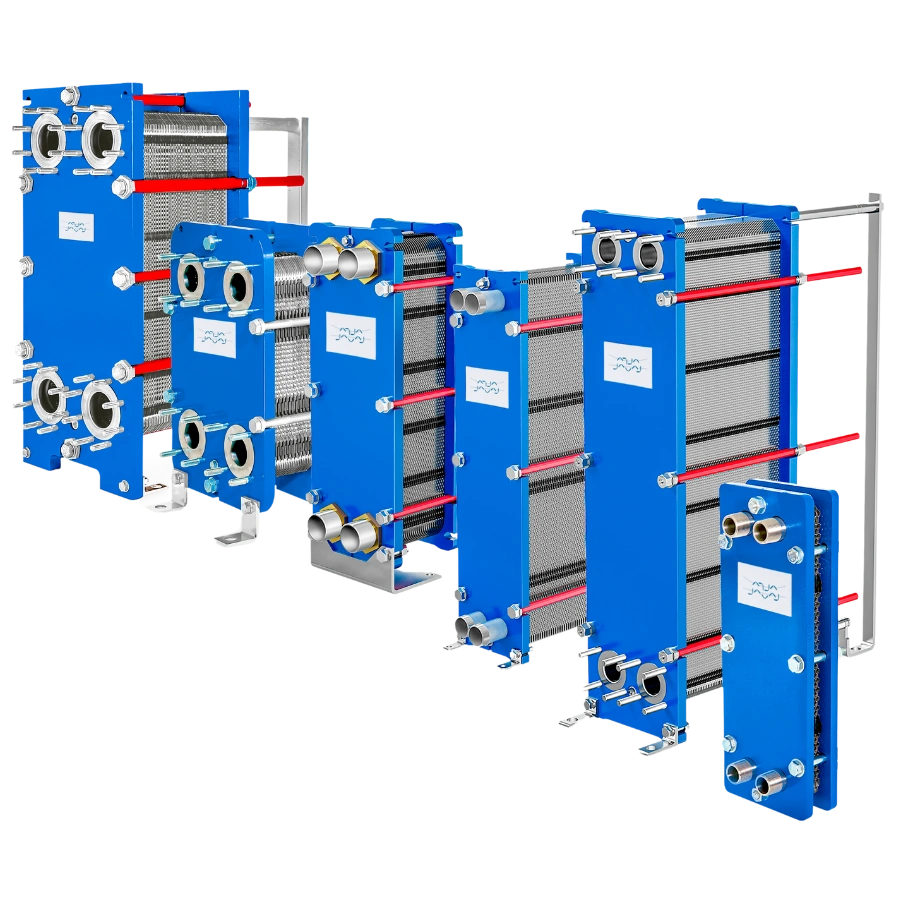

Intercambiadores de calor de placas Alfa Laval para aplicaciones industriales y comerciales

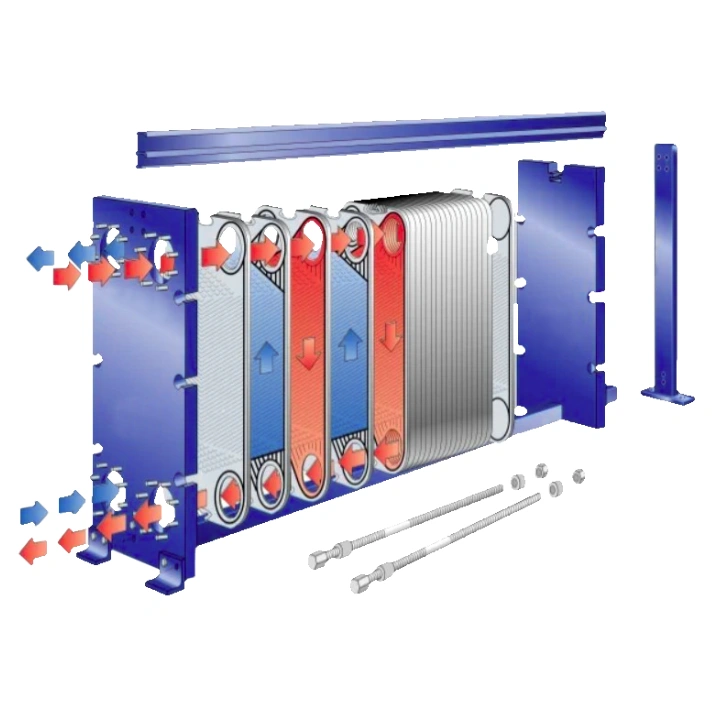

Beneficios destacados de los intercambiadores de calor de placas Alfa Laval para eficiencia térmica y aplicaciones industriales

Beneficios clave de los intercambiadores de calor de placas


  • Máxima eficiencia térmica

    Óptima transferencia de calor en cada proceso

  • Diseño compacto

    Ahorro de espacio y fácil mantenimiento

  • Mayor tiempo de funcionamiento

    Menos depósitos y mayor resistencia al desgaste

  • Flexibilidad operativa

    Se adapta a distintos requisitos de servicio



Catálogo de intercambiadores de calor de placas

CATÁLOGO DE INTERCAMBIADORES DE CALOR DE PLACAS

Descubra nuestra completa gama de intercambiadores de calor de placas, diseñados para aplicaciones industriales exigentes y para brindar soluciones eficientes. Cada modelo combina máxima transferencia de calor, durabilidad y confiabilidad.

SERIES DISPONIBLES: T, TL, TS y M.

Ver catálogo completo

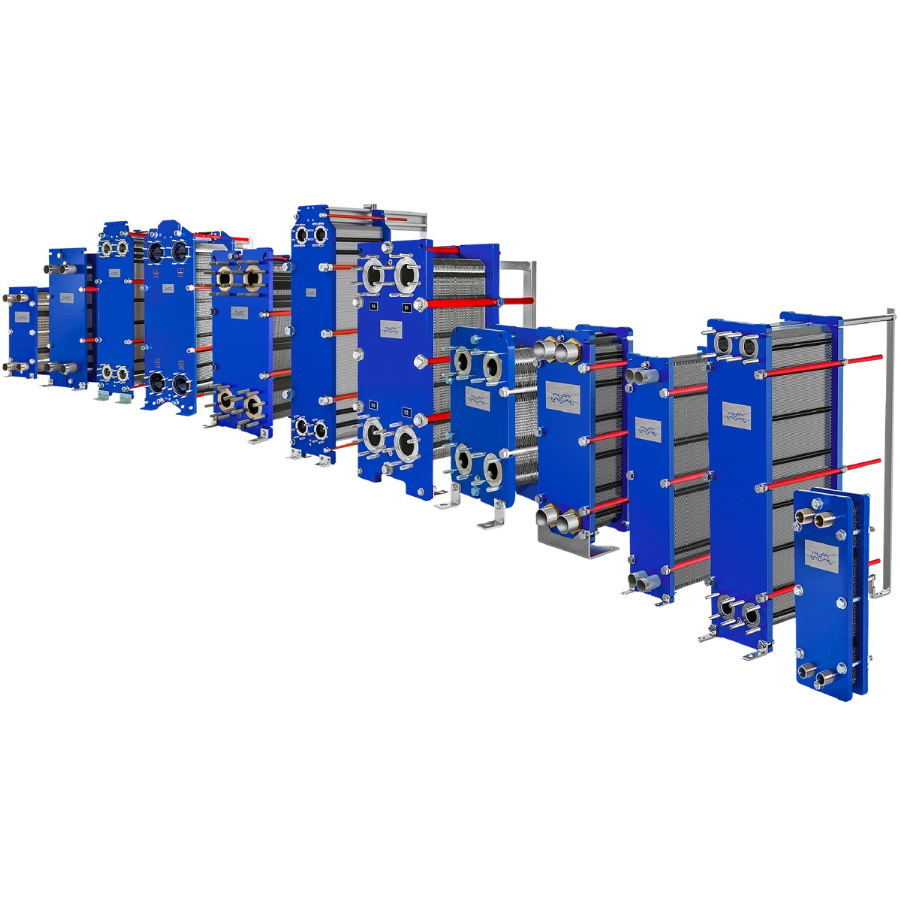

Intercambiadores de calor de placas Alfa Laval en catálogo




Rendimiento superior y flexibilidad para todas las aplicaciones industriales

Intercambiador de calor de placas con diseño versátil y rendimiento térmico óptimo

Diseño versátil para adaptarse a cualquier necesidad

La línea Industrial de intercambiadores de calor de placas Alfa Laval ofrece versatilidad excepcional, adaptándose desde aplicaciones simples hasta los procesos industriales más exigentes. Ideal para calefacción, refrigeración, recuperación de calor, condensación y evaporación, su rendimiento y confiabilidad están siempre garantizados.

  • Junta ClipGrip™: alineación superior sin pegamento para un sellado perfecto y mantenimiento sin problemas.
  • Empaquetadura encolada: fijación resistente mediante pegamento epoxi curado al horno, ideal para condiciones exigentes de limpieza.
  • Área de distribución CurveFlow™: máxima eficiencia en transferencia de calor y reducción de incrustaciones.
Intercambiadores de calor de placas con diseño versátil para diversas configuraciones

Diferentes placas para soluciones específicas

La línea industrial de intercambiadores de calor de placas ofrece cuatro configuraciones diferentes de placas, adaptándose de manera precisa a cada necesidad para garantizar un rendimiento térmico superior, eficiencia energética y confiabilidad operativa.

  • Placa única con patrón de chevron para flujo paralelo, ideal para rendimiento térmico y mínima caída de presión.
  • Placa con patrón de chevron para flujo diagonal, perfecta para instalaciones horizontales con drenaje completo.
  • Placa de pared doble para máxima seguridad y evitar la mezcla de fluidos.
  • Placa de doble pared Gemini para aplicaciones higiénicas que requieren máxima seguridad y separación de fluidos.

FUNCIONAMIENTO DE UN INTERCAMBIADOR DE CALOR

Los intercambiadores de calor de placas transfieren energía térmica entre dos líquidos en contracorriente, logrando la máxima eficiencia energética en el proceso.

El fluido caliente ingresa por la parte superior y el fluido frío por la parte inferior del intercambiador de calor de placas. Estos fluidos se cruzan en canales alternos formados por placas metálicas de alta calidad.

El sistema de intercambiadores de calor de placas emplea juntas especialmente diseñadas que dirigen los fluidos por los canales correctos, asegurando un flujo uniforme y una transferencia de calor óptima sin mezclas.

Gracias a su diseño compacto y eficiente, los intercambiadores de calor de placas permiten una transferencia de calor rápida con mínima pérdida de energía, convirtiéndose en la opción ideal para aplicaciones industriales de alto rendimiento.


Características que Establecen Nuevos estándares

Tecnología CurveFlow™ en intercambiadores Alfa Laval - Minimiza incrustaciones y maximiza eficiencia térmica

Área de Distribución Curve Flow™

Optimiza el flujo de fluidos minimizando incrustaciones para máxima eficiencia térmica y menor mantenimiento.

Ver video
Junta de compensación Alfa Laval - Optimiza transferencia de calor en intercambiadores de placas

Ranura de la Junta de Compensación

Garantiza el uso completo de la superficie de placas, maximizando la transferencia de calor en cada ciclo.

Ver video
Diseño OmegaPort Alfa Laval - Entradas no circulares para reducir pérdidas de presión en intercambiadores

Entrada/Salida No Circular OmegaPort™

Diseño no circular que mejora el flujo, reduce pérdidas de presión y disminuye costes operativos de bombeo.

Ver video
Placas FlexFlow™ Alfa Laval - Canales asimétricos para flujos desiguales en intercambiadores de calor

Diseño de Placa FlexFlow™

Canales asimétricos que optimizan transferencia térmica y caída de presión en servicios con flujos desiguales.

Ver video
Sistema 5 puntos Alfa Laval - Alineación precisa para montaje rápido de intercambiadores de placas

Sistema de alineación de cinco puntos

Sistema de posicionamiento preciso para montaje rápido, rendimiento estable y mantenimiento simplificado.

Ver video
Mecanismo Steerlock™ Alfa Laval - Bloqueo preciso para placas en intercambiadores industriales

Steerlock™

Mecanismo de bloqueo que asegura posicionamiento preciso de placas en unidades grandes, facilitando mantenimiento.

Ver video
Refuerzo PowerArc™ Alfa Laval - Mayor rigidez en placas para intercambiadores de alta exigencia

Divisor de patrón de Placa PowerArc™

Refuerzo estructural que aumenta la rigidez de placas para mayor vida útil en condiciones exigentes.

Ver video
Cajas rodamientos Alfa Laval - Diseño accesible para mantenimiento rápido de intercambiadores

Cajas de Rodamientos

Diseño de fácil acceso para inspección y mantenimiento rápido, reduciendo tiempos de inactividad.

Ver video
Sistema ClipGrip™ Alfa Laval - Sustitución de juntas sin herramientas en intercambiadores

Diseño de Junta ClipGrip™

Sistema de fijación que garantiza sellado perfecto y sustitución de juntas sin herramientas especiales.

Ver video
Guía T-Bar Alfa Laval - Simplifica mantenimiento en la parte inferior de intercambiadores

Diseño de Rodillo de Barra en Forma de T

Guía inferior que simplifica operaciones de mantenimiento y ajuste en la parte baja de la unidad.

Ver video
Bastidor compacto Alfa Laval - Máxima capacidad de placas con accesibilidad mantenimiento

Bastidor Compacto

Estructura espacialmente eficiente que permite más placas sin sacrificar accesibilidad para mantenimiento.
