Intercambiadores de Calor de Tubo y Coraza

Los intercambiadores de calor de tubo y coraza, también conocidos como intercambiadores de tubos y coraza, son equipos de transferencia de calor que ponen en contacto dos fluidos a través de dos cámaras independientes, con o sin cambio de fase, con el fin de que el intercambio de calor entre ellos se produzca sin que los fluidos se mezclen.

¿Por qué elegir estos intercambiadores?

Estos intercambiadores destacan por su versatilidad, eficiencia y capacidad para manejar altas presiones y temperaturas.

Aplicaciones destacadas

Biotecnología | Marina | Motores de combustión | Procesado de alimentos | Procesado de productos lácteos | Producción farmacéutica | Energía renovable | Energía térmica | Tratamiento de bebidas

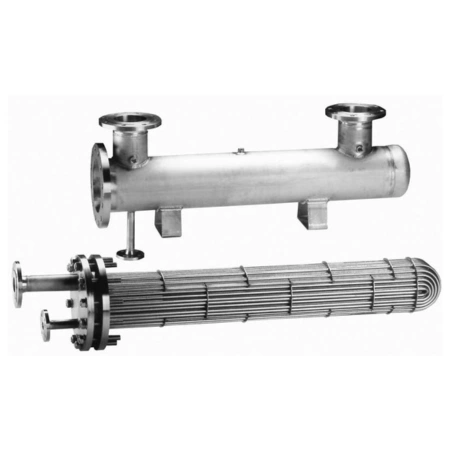

Intercambiador de calor de tubo y coraza - Alta eficiencia para fluidos a alta presión y temperatura

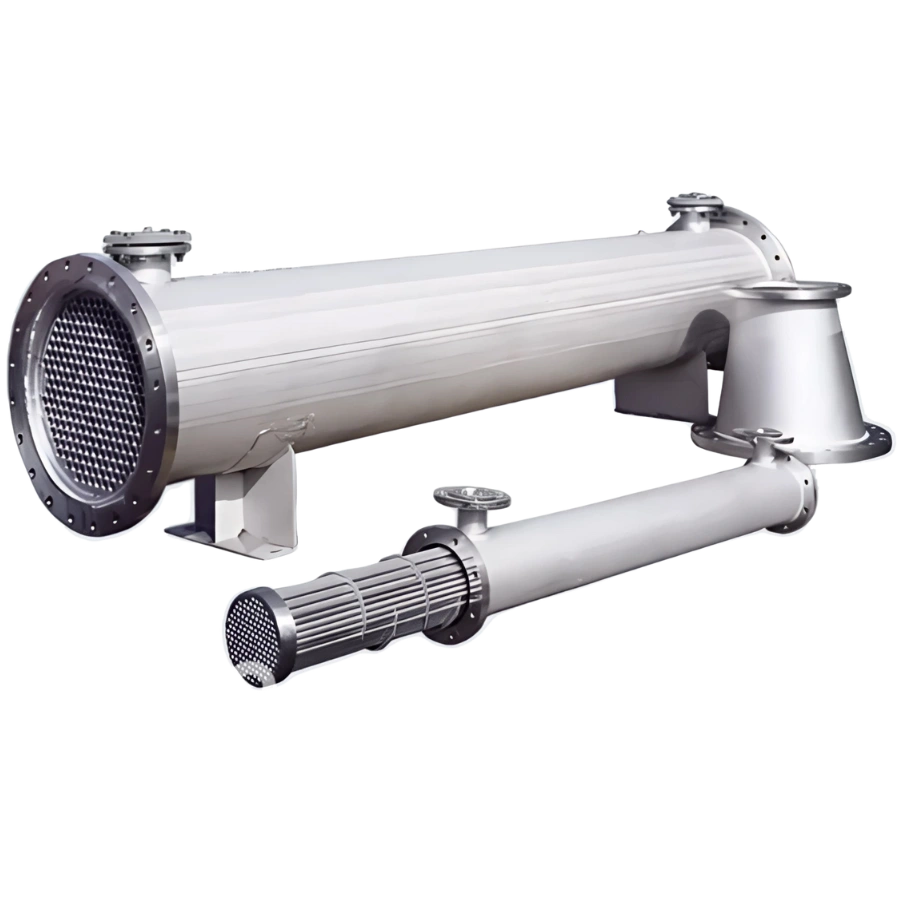

Intercambiador de calor de tubo y coraza - Alta capacidad térmica para procesos industriales exigentes

Beneficios del Intercambiador de Calor de Tubo y Coraza


  • Alta capacidad térmica

    Diseño robusto que maneja grandes cargas de calor, ideal para aplicaciones industriales.

  • Versatilidad de operación

    Funciona con líquidos, gases y cambios de fase (evaporación/condensación), adaptable a múltiples procesos.

  • Durabilidad comprobada

    Construcción resistente con materiales de alta calidad para soportar altas presiones y temperaturas.



Catálogo de intercambiadores de calor de placas

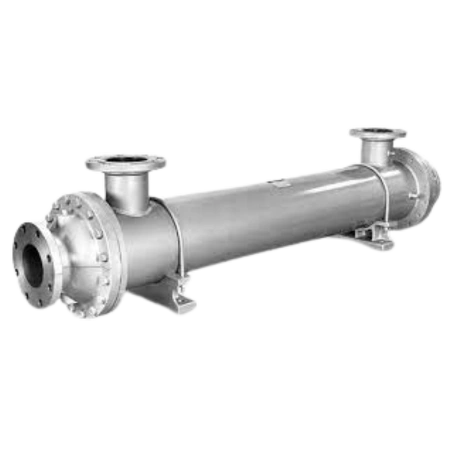

CATÁLOGO DE INTERCAMBIADORES DE CALOR DE TUBO Y CORAZA

Descubra nuestra gama completa de intercambiadores de calor diseñados para los desafíos más exigentes de la industria. Cada uno de los modelos está optimizado para aplicaciones específicas, garantizando máxima eficiencia y durabilidad.

Conocer el catálogo completo
Catálogo de intercambiadores de calor de tubo y coraza Alfa Laval



INDUSTRIAS RELACIONADAS

Intercambiadores de calor para procesos biotecnológicos - Soluciones eficientes y seguras

Procesos Biotecnológicos

Optimización de procesos biotecnológicos con soluciones eficientes y seguras para máxima productividad.

Sistemas de intercambio de calor para industria marina - Tecnología Alfa Laval en aplicaciones navales

Soluciones para la Industria Marina

Tecnología Alfa Laval para barcos: eficiencia naval comprobada en construcción y operación marítima.

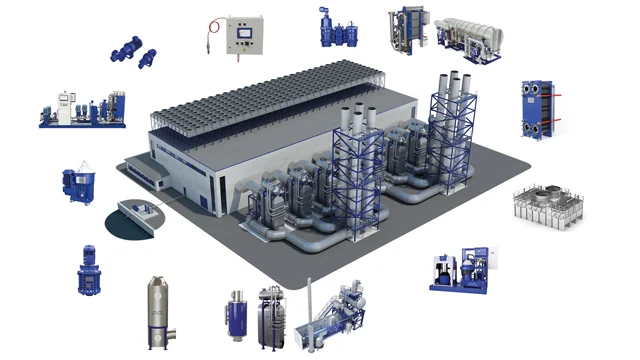

Intercambiadores para motores de combustión - Optimización del rendimiento energético

Motores de Combustión

Equipos auxiliares clave para motores diésel y generación energética, garantizando máximo rendimiento.

Intercambiadores de calor farmaceuticos - Cumplimiento de normas GMP y requisitos sanitarios

Producción Farmacéutica

Equipos higiénicos que cumplen normas farmacéuticas exigentes para fabricación segura y confiable.

Soluciones de intercambio de calor para energías renovables - Tecnología sostenible Alfa Laval

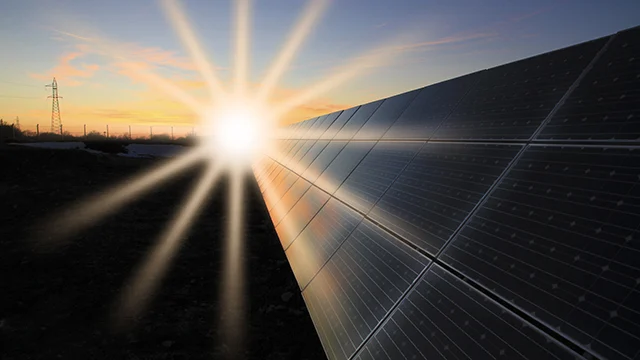

Soluciones con Energía Renovable

La energía renovable impulsa el desarrollo sostenible mediante un suministro energético confiable.

Sistemas de energía térmica industrial - Eficiencia energética en procesos térmicos

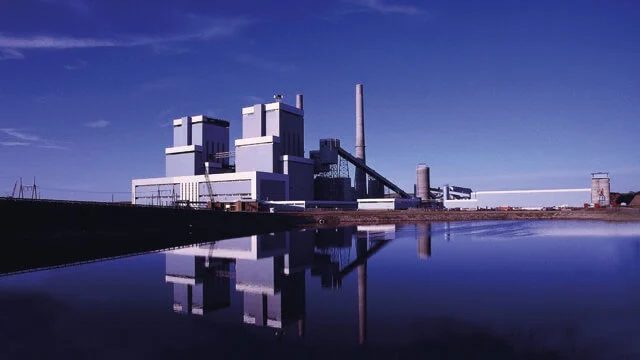

Soluciones con Energía Térmica

Tecnología Alfa Laval para energías renovables, impulsando desarrollo sostenible y eficiente.

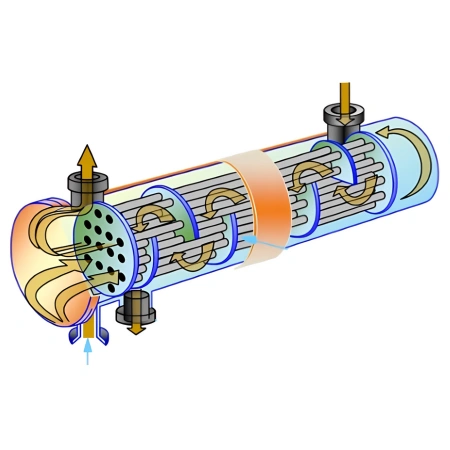

FUNCIONAMIENTO DE UN INTERCAMBIADOR DE TUBO Y CORAZA

Los intercambiadores de calor de tubo y coraza de Alfa Laval operan mediante un principio de transferencia térmica entre dos fluidos (líquidos o gases) separados por una superficie sólida (los tubos).

Procesos

  • Flujo de Fluidos:
    • Un fluido (ej. vapor o líquido caliente) fluye por dentro de los tubos.
    • El segundo fluido (ej. agua fría) circula por la carcasa, rodeando los tubos.
  • Transferencia de Calor:
    • El calor se transfiere a través de las paredes de los tubos (generalmente de acero inoxidable o titanio).
    • Los bafles (placas deflectoras en la carcasa) optimizan el flujo, aumentando la turbulencia y eficiencia.
  • Configuraciones de Flujo:
    • Flujo paralelo: Ambos fluidos van en la misma dirección (menor eficiencia).
    • Contracorriente: Fluidos en direcciones opuestas (máxima eficiencia térmica).
    • Cruzado: Flujo perpendicular entre tubo y coraza (común en gases).
  • Aplicaciones Clave:
    • Condensación: Vapor → Líquido (ej. en plantas de energía).
    • Evaporación: Líquido → Vapor (ej. en industrias alimentarias).
    • Enfriamiento/Calentamiento: Intercambio sensible (ej. en refinerías).

Componentes Clave de un Intercambiador de Tubo y Coraza

Una de las principales ventajas de los intercambiadores de calor de carcasa y tubo es que ambos fluidos operan bajo presión, lo que los hace ideales para diversas aplicaciones industriales.

Este tipo de intercambiador se compone de dos partes principales:

Lado de los tubos: Incluye un conjunto de tubos lisos conectados a una carcasa mediante un cabezal fijo y otro removible. El fluido entra por un cabezal, circula a través de los tubos y sale por el mismo o por el opuesto.

Lado de la coraza: Aquí el fluido fluye por fuera de los tubos. Se instalan deflectores o baffles para guiar el flujo en distintas direcciones y mejorar la transferencia de calor.

Intercambiadores tubo y coraza - Factores clave: materiales, geometría de tubos y flujo de fluidos
